 散热器

概述：

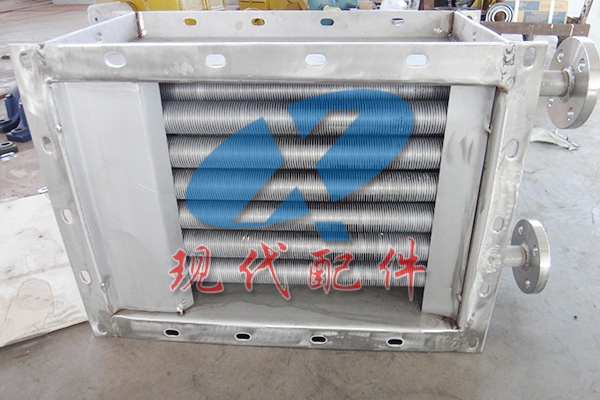

       我厂生产的SRZ/SRL型螺旋翅片空气热交换器，主要用于干燥系统中空气加热，是热风装置中的主要设备，散热器采用的热介质可以是蒸汽或热水，也可用导热油，蒸汽的工作压力一般不超过0.8MPa，热空气的温度在150℃以下。

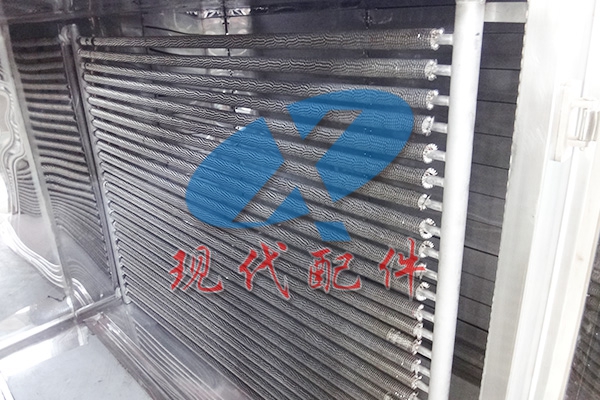

    翅片式散热器主要由空气流向间的三排并列螺旋翅片管整组成，SRZ型散热翅片管束的加工工艺是把0.5*10毫米无缝钢管上，然后进行热镀锌，也可用不锈钢管及不锈钢制成全不锈钢散热器，SRL型散热器则是用钢管和铝带轧制的翅片散热器，其单位长度的散热面积比SRZ型的更大。 因采用机械张片，散热翅片与散热管接触面大而紧，传热性能良好、稳定，空气通过阻力较小，蒸气或热水流经钢管管内，热量通过紧绕在钢管上翅片传给经过翅片的空气，达到加热和冷却空气的作用。

技术参数：

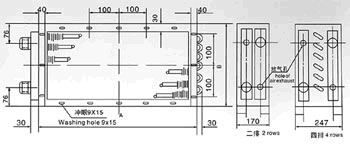

结构特性表：

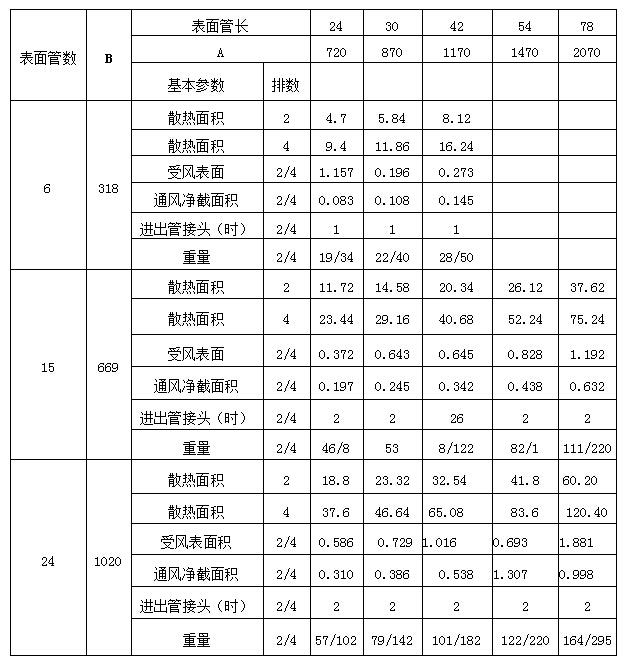

技术参数：

规格参数：

1、材质：管子不锈钢或碳钢，翅片材质铝片或不锈钢片；

2、应用范围：CT-C烘箱，干燥设备专用加热器；

3、外形尺寸：各型号烘箱标准尺寸或可根据客户需求定制；

4、加热介质：蒸汽，热水，导热油；

5、结构可根据客户要求生产：盖板式、弯管式、组合式、单片式等；

相关烘箱配件

规格分类及注释：

标准盘外形尺寸为：640*460*45mm,为模具一次冲压成型，圆弧过度无死角，四边采用卷边工艺，避免划伤手，厚度有0.5mm,0.6mm，0.7mm，0.8，0.9，1.0mm厚的可供选择，制作工艺有直边，卷边，GMP卷直边。外形尺寸受模具尺寸限制，不可更改大小；

标准烘盘底面可打孔：优点通透性好，打孔直径为：Φ1.0-Φ10.0mm可选，侧面不可打孔，影响结构强度；

不锈钢网盘：结构为四边不锈钢板折边，底边不锈钢编织网并衬井字形加强筋，通透性好，可根据客户尺寸定制任意大小；

非标定制不锈钢手工盘：根据客户尺寸要求定制烘盘，结构为不锈钢板剪折后四边焊接，底面可冲孔，优点为可定制任意尺寸，满足客户需求。

GMP烘盘：是为医药烘箱的配套产品，(又称一次成型压制直边盘、无死角)，能彻底清洗。标准尺寸640×460×45mm；

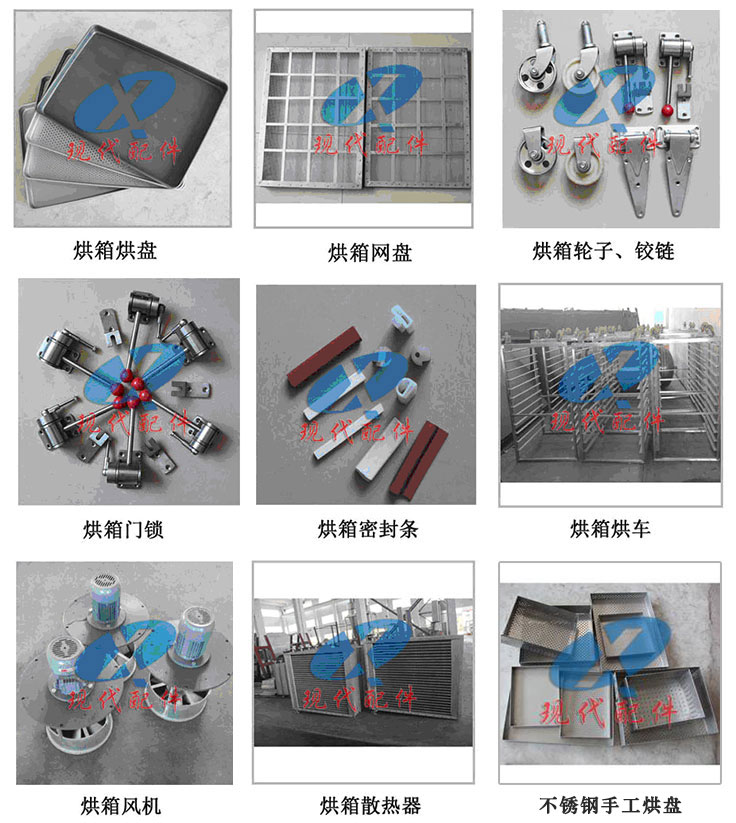

干燥设备配件：一次成型不锈钢烘盘、不锈钢烘盘、铝合金烘盘、冲孔盘、各种手工盘、水蒸盘、翻盖盘、插口盘、散热器、密封条、百叶片、门锁铰链、散热器、各类风机；

1.一次成型压制卷边烘盘是专为热风循环烘箱配套产品，标准尺寸：640×460×45mm，也可根据用户要求非标制作，材质有铝合金、不锈钢、特氟龙涂层盘。

2.GMP烘盘是为医药GMP烘箱的配套产品，(又称一次成型压制直边盘)，能彻底清洗。标准尺寸640×460×45mm。

3.轴流风机是烘箱配套产品，功率0.45Kw,材质有铝合金、不锈钢、碳钢。也可非标制作。

4.散热器是烘箱配套产品，材质有碳钢、铝合金、不锈钢翅片。也可非标制作。

5.烘车及烘车轮子是烘箱配套产品，材质有碳钢、不锈钢。也可非标制作。

6.门锁门铰链是烘箱配套产品，材质有碳钢、不锈钢。
